名称:保温袋式过滤器
专利号:
用途:(脱碳 保温 粗滤 大流量) 袋式过滤机(常温型和保温型)是一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。适用于原料药、化工、食品水处理污水过滤,是一种大流量过滤机。


一、滤机结构及工作原理
袋式过滤机(常温型和保温型)是一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。袋式过滤机是一种压力式过滤装置,主要有过滤筒体、过滤筒盖和快开机构、不锈钢滤袋加强网等主要部件组成,滤液由过滤机外壳的旁侧入口管流入滤袋,滤袋本身是装置在加强网篮内,液体渗透过所需要细度等级的滤袋即能获得合格的滤液,杂质颗粒被滤袋拦截。该机更换滤袋十分方便,过滤基本无物料消耗。 袋式过滤机主要优点:
滤袋侧漏机率小,有力地保证了过滤品质。
袋式过滤可承载更大的工作压力,压损小,运行费用低,节能效果明显。
滤袋过滤精度不断提高,目前已达到0.5μm。
袋式过滤处理量大、体积小,容污量大。
基于袋式过滤系统的工作原理和结构,更换滤袋时方便快捷,而且过滤机免清洗,省工省时。
过滤器滤袋清洗后可反复使用、节约成本。
袋式过滤应用范围广,使用灵活,安装方式多样。
二、袋式过滤机规格
袋式过滤机分为:单袋式过滤机、多袋式过滤机和夹层型过滤机。

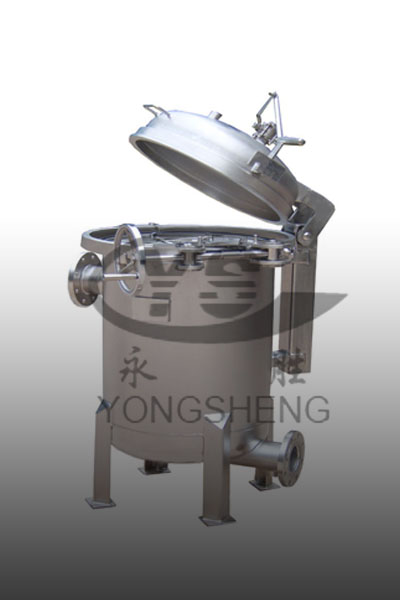

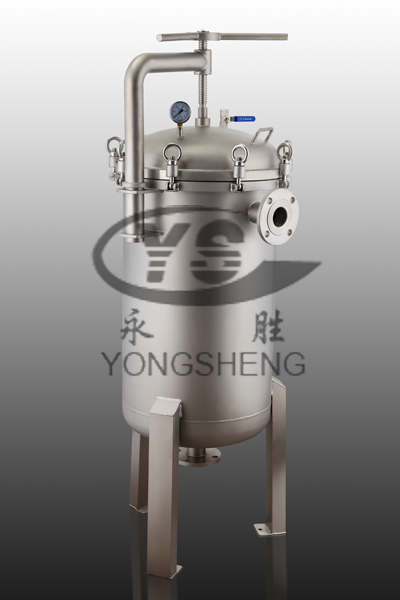

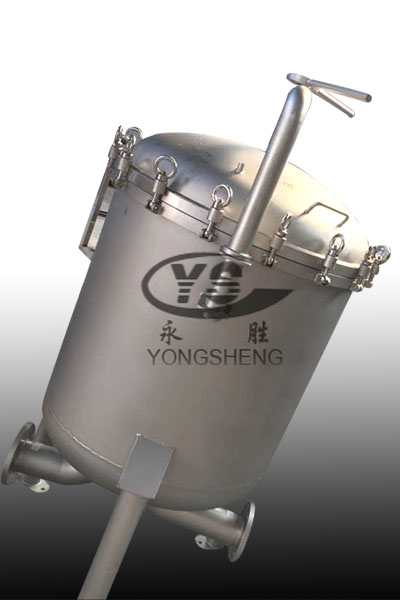

多袋式过滤机,适用于大流量过滤。从2装袋到24袋装,规格齐全,进出口法兰口径为φ50—450MM,单机最大流量90-1000m3/h.。可提供快开设计,滤袋更换非常便捷。也适用于希望适用较长时间后方才更换滤袋的场合。
三、带夹套加温式
夹层型袋式过滤机为双层结构,夹层可以通蒸汽或导热油,以保持或是提高流体的温度,防止流体凝固,提高粘性液体的过滤速度,或满足下一道工序对温度的要求。
四、过滤操作及注意事项
本机操作简单,使用时只需将所需要细度等级的滤袋安装在滤筒内,检查O型密封圈是否完好,然后旋紧滤筒盖环形螺栓,即可投入工作。
泵启动后,过滤机上压力表微微上升,初始压力约0.05MPa左右,随着使用时间的延长,缸内滤渣逐渐增多,当压力达到0.4MPa时,应停机打开筒盖,检查滤机袋留渣情况,可更换滤袋继续使用(滤袋通过清洗一般可重复使用)。
过滤机压力一般调在0.1-0.3MPa比较合适,可通过回流管路或泵上回流阀来调节,过滤压力过高会损坏滤袋以及保护网,需格外注意。
五、主要用途
油漆、啤酒、植物油、医药、化学药品、石油产品、纺织化学品、感光化学品、电镀液、牛奶、矿泉水、热溶剂、乳胶、工业用水、糖水、树脂、油墨、工业废水、果汁、食用油、腊类等。

袋式过滤器规格
规格型号
滤袋编号
滤袋数
过滤面积(m²)
进出口径
工作压力
最大流量m2/h
(粘度=1厘泊)
BDS-1P1S
1
1
0.25
φ50
0.2-0.5
20
BDS-1P2S
2
1
0.50
φ50
0.2-0.5
40
BDS-2P2S
2
2
1.0
φ50
0.2-0.5
70
BDS-3P2S
3
3
1.5
φ50
0.2-0.5
100
BDS-4P2S
2
4
2.0
φ100
0.2-0.5
140
BDS-5P2S
2
5
2.5
φ150
0.2-0.5
175
BDS-6P2S
2
6
3.0
φ200
0.2-0.5
210
BDS-7P2S
2
7
3.5
φ200
0.2-0.5
240
BDS-8P2S
2
8
4.0
φ250
0.2-0.5
280
BDS-10P1S
2
10
5.0
φ250
0.2-0.5
350
BDS-12P1S
2
12
6.0
φ300
0.2-0.5
420
BDS-14P1S
2
14
7.0
φ300
0.2-0.5
490
BDS-16P1S
2
16
8.0
φ300
0.2-0.5
560
BDS-18P1S
2
18
9.0
φ350
0.2-0.5
630
BDS-20P1S
2
20
10.0
φ350
0.2-0.5
700
BDS-22P1S
2
22
11.0
φ350
0.2-0.5
770
BDS-24P1S
2
24
12.0
φ350
0.2-0.5
840
